Vaihdettavissa P191805-patruunasuodattimiin pölynkeräystä varten. Kartiomainen, avoimet päät, 222,64 neliöjalkaa media. Teollisille pulssi-suihkukeräilijöille. ISO-testattu. Pyydä tarjous.
P191805patruunasuodattimet pölyn keräämiseenvalmistetaan korvaamaan kartiomaisia -tyylielementtejä teollisissa pulssi-suihkupölynkeräilijöissä. Tässä mallissa on avoin ylä- ja pohjarakenne, jolloin pöly-kuormattua ilmaa pääsee sisään ylhäältä ja puhdistettua ilmaa ulos, kun taas hiukkaset putoavat vapaasti suppiloon pulssipuhdistuksen aikana. Suodatinmateriaalin kokonaispinta-ala on mitattu 222,64 neliöjalkaa, laskettuna kartion geometrian katkaisun perusteella. Ulkohalkaisija ylhäällä on 12,75 tuumaa, sisähalkaisija alaosassa on 8,375 tuumaa ja kokonaispituus 26 tuumaa. Tämä kartiomainen muoto on tarkoitettu erityisesti kartiomaisiin keräinkoteloihin, joissa tavalliset sylinterimäiset suodattimet eivät välttämättä pidä kunnolla kiinni seinäkosketuksessa. P191805 on vaihdettavissa alan standardien kartiomaisten suodattimien kanssa ja sopii olemassa oleviin putkilevykiinnitysjärjestelmiin ilman laitteistomuutoksia. Sovelluksia ovat pölynhallinta kaivosteollisuudessa, sementin tuotannossa, teräksen valmistuksessa ja kemiallisen jauheen käsittelyssä, joissa vaaditaan jatkuvaa toimintaa ja ennakoitavissa olevaa painehäviötä.
Kapenevan rungon geometria
Ulkohalkaisija 12,75 tuumaa ylhäällä ja sisähalkaisija 8,375 tuumaa alareunassa. Tämä kartio ohjaa pulssiilmaa koko elementin pituudella.
Rajoittamaton virtausreitti
Sekä ylä- että alapäät ovat auki. Sallii kerääntyneen pölyn pudota alaspäin puhdistusjaksojen aikana ilman esteitä.
Median pinta-ala

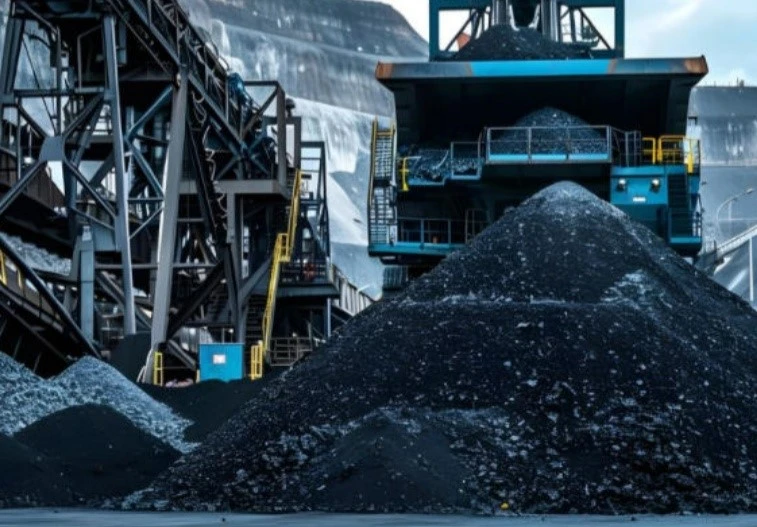

222,64 neliöjalkaa suodatinmateriaalia tarjoaa kosketuspinnan prosessipölylle. Soveltuu kaivostoiminnassa ja mineraalien käsittelyssä yleisesti esiintyviin tulopitoisuuksiin.
Pituusmääritys
26 tuuman kokonaispituus vastaa yleisiä keräinkoteloita. Tarkoitettu sopimaan suoraan tätä mittaa vaativiin putkilevyihin.
| Parametri | Erittely |
|---|---|
| Osanumero | P191805 (Vaihdettavissa alan standardimalleihin) |
| Muoto | Kartiomainen |
| Ulkohalkaisija (yläosa) | 12,75 tuumaa (324 mm) |
| Pituus | 26 tuumaa (660 mm) |
| Sisähalkaisija (alhaalla) | 8,375 tuumaa (213 mm) |
| Yläpää | Avata |
| Alaosa | Avata |
| Noin Suodata media-alue | 222,64 neliöjalkaa (20,68 m²) |
| Tyypillinen sovellus | Pulssi-suihkupatruunan kerääjät, teollisuuden pölynkeräysjärjestelmät |

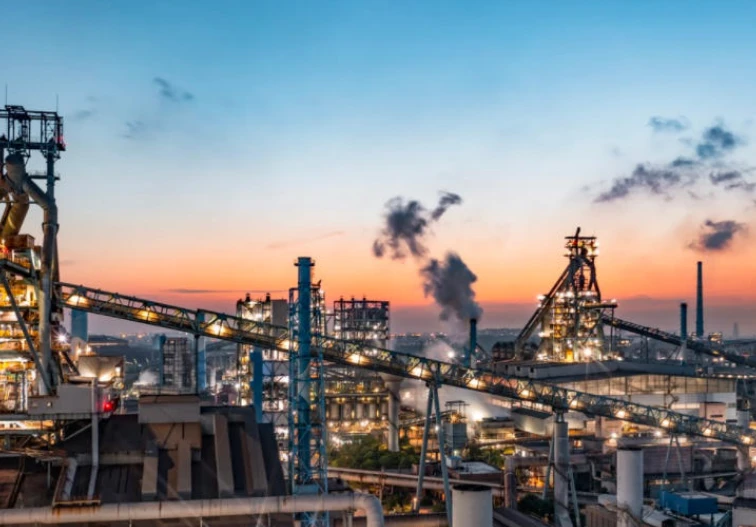

Teräksen tuotanto
Savun poisto valokaariuuneista ja senkka-asemilta. Näiden pölynkeräämiseen tarkoitettujen patruunasuodattimien kartiomainen muoto soveltuu terästehtaiden keräilijöissä yleisesti esiintyviin kartiomaisiin suppilokokoonpanoihin.
Sementin valmistus
Raakatehtaan ja uunin ohitusvirtojen tuuletus. Avoin muoto mahdollistaa sementtipölyn painovoiman vapautumisen offline-pulssin aikana, mikä vähentää materiaalin kerääntymistä elementin sisään.

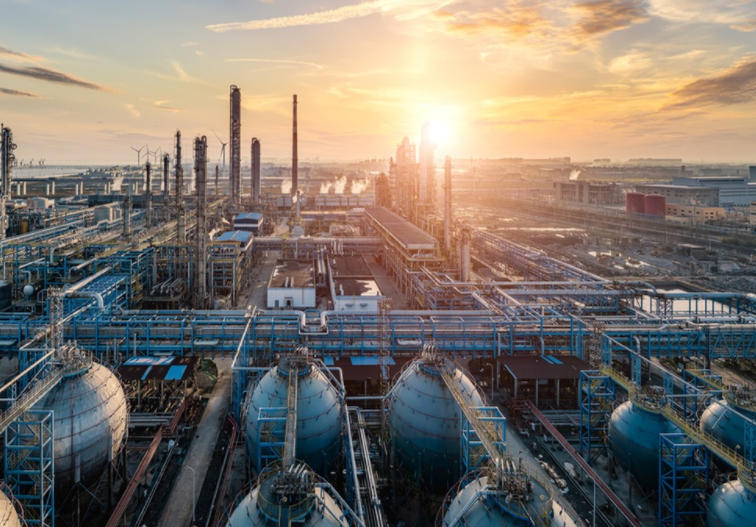

Kemiallisen jauheen käsittely
Pneumaattiset kuljetusjärjestelmät lisäaineille ja välituotteille. P191805-vaihtoyksikkö asennetaan olemassa oleviin keräilijöihin muuttamatta asennuskehikkoja
KUNNIA
ISO 14001
ISO 9001
CE
SGS
Ayater ylläpitääISO 9001:2015 -sertifikaattilaatujärjestelmänsä vuoksi. Pölynkeräämiseen tarkoitettujen P191805-patruunasuodattimien erätason testaus sisältää suodatinmateriaalin painon näytteenoton, yläreunan ulkopinnan ja kokonaispituuden mittamittauksen sekä ilmavirran vastuksen tallennuksen testitilan olosuhteissa. Jokaisesta tuotantoajosta pidetään sisäistä kirjaa.
Kaakkois-Aasiassa sijaitseva sementtitehdas käytti useita pulssi{0}}suihkukeräimiä raakatehtaan tuuletusaukoissa. Aiemmat vaihtosuodattimet osoittivat epätasaista pölyn jakautumista johtuen kapenevasta kotelon geometriasta, mikä johti usein painehäviöihin. Tehdas siirtyi käyttämään 48 yksikköä P191805-patruunasuodattimia pölynkeräystä varten olemassa olevien kartiomaisten elementtien suorana vaihtona. Asennuksen jälkeen painehäviölukemat pysyivät työmaainsinöörien määrittämän toiminta-alueen sisällä, ja suodattimen vaihto{6}}väliä pidennettiin aikaisempiin tuloksiin verrattuna.
Kartiomaiset patruunasuodattimet pölyn keräämiseen on tarkoitettu keräilijöille, joissa kotelo kapenee suppiloosaa kohti. Suippeneviin koteloihin asennetut vakiosylinterielementit jättävät usein renkaan muotoisen raon pohjaan, mikä mahdollistaa pölyn ohituksen. Korvaava P191805 seuraa kotelon kartiomaista ja säilyttää seinäkosketuksen koko pituudelta. Avoimet ylä- ja alapäät tukevat luonnollista pölyn irtoamista. Mediapinta-ala 222,64 neliöjalkaa on laskettu katkaistun katkaisukartion kaavalla. Asennus edellyttää, että ylemmän putken arkin reikä vastaa 12,75 tuuman ylempää ulkohalkaisijaa ja että alempi häkin ohjain on kohdakkain 8,375 tuuman alemman ID:n kanssa. Pulssitaajuus- ja paineasetukset tulee säätää keräimen valmistajan ohjeiden mukaan.
Ayateromistaa suodatinvalmistuskeskuksen, jossa on 12 000 neliömetriä tuotantotilaa. Laitoksessa on automatisoituja laskostuslinjoja, ultraäänihitsausasemia päätykappaleiden kokoonpanoa varten ja laser-mittauskennoja mittojen tarkastamista varten. Kartiomaisen suodattimen tuotannossa noudatetaan karan käämitysmenetelmää geometrisen johdonmukaisuuden säilyttämiseksi erissä. Tehdas toimittaa vaihtopatruunasuodattimia pölynkeräystä varten teollisuusasiakkaille ympäri maailmaa.
| P191649 | P191650 |
| P191653 | P191654 |
| P191666 | P191670 |
| P191672 | P191675 |
| P191676 | P191685 |
| P191694 | P191695 |
| P191701 | P191731 |
| P191754 | P191788 |
| P191805 | P191825 |
| P191827 | P191828 |
Jos haluat tarkempia tietoja muista malleista, ole hyväota meihin yhteyttä suoraan!
