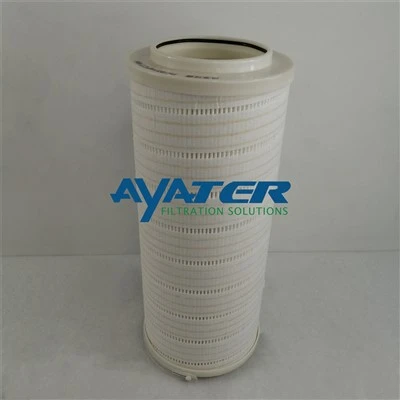

UH310-sarjan korkeapainehydrauliset suodatinelementit

UH310-sarja tarjoaa tasaisen suorituskyvyn syklisissä virtausolosuhteissa. Alla on kattavat tekniset tiedot Ayater UH310 -vaihtosarjalle:

Kotelon painehäviö on suoraan verrannollinen ominaispainoon.Elementin paineen lasku



310-sarjan suodatinelementit – bard/1000 l/min (psid/US gpm)

Pituuskoodi	AZ	AP	AN	AS	AT
08	085.52 (0.302)	2.30 (0.126)	1.82 (0.100)	1.32 (0.072)	0.82 (0.045)
13	3.31 (0.182)	1.38 (0.076)	1.09 (0.060)	0.79 (0.043)	0.49 (0.027)
20	2.18 (0.120)	0.91 (0.050)	0.72 (0.040)	0.52 (0.029)	0.33 (0.018)
40	1.10 (0.060)	0.46 (0.025)	0.36 (0.020)	0.26 (0.014)	0.16 (0.009)

Kerro alla olevan taulukon todellinen virtausnopeus kertoimella painehäviön määrittämiseksi nesteen kanssa 32 cSt (150 SUS), 0,9 SG. Korjaa muita nesteitä kertomalla uusi viskositeetti cSt/32 (SUS/150) x uusi SG/0,9. Huomautus: tekijät ovat per 1000 L/min ja per 1 US gpm

Esimerkki ΔP-laskelmasta

UH310-sarjan 13" pitkä kotelo, jossa G24 (1 1/2"SAE)) jaetut laippaportit käyttäen AN-laatuista materiaalia. Käyttöolosuhteet 300 L/min virtausnopeus 50 cSt:n hydraulinesteellä ja ominaispainolla (sg) 1.2.
Kokonaissuodatin ΔP
= ΔP-kotelo + ΔP-elementti
= (0,33 x 1,2/0,9) bard (kotelo)
+ ((300 x 1,09/1000) x 50/32 x 1,2/0,9) bard (elementti)
= 0.44 (asunto) + 0.68 bard (elementti)
= 1.12 bard (16,2 psid)



Stress{0}}Resistant Media (SRT):Materiaalimme on suunniteltu kestämään laskosten rypistymistä ja väsymistä ja säilyttämään korkean beta-vakauden jopa kylmäkäynnistyksen ja korkeiden{0}}painepiippujen aikana.

Sähköstaattisen purkauksen (ESD) suojaus:TheUH310sarjassa on anti-staattinen verkko, joka estää kipinöitä ja lakan kertymistä, suojaa öljykemiaa ja herkkiä elektronisia venttiilejä.

Parannettu lian pitokyky:Erikoistunut kapeneva huokosrakenne mahdollistaa syvän{0}}petisuodatuksen, mikä pidentää merkittävästi suodattimen vaihtojen välistä aikaa verrattuna tavallisiin laskostettuihin elementteihin.

Tiivistyksen eheys:Sisältää korkean-eheyden liimatun pään-kannen, joka varmistaa nolla-ohitussuorituskyvyn suurimmalla paine-erolla.

Ayater UH310 -sarja on suunniteltu sopimaan suoraan seuraaviin kokoonpanoihin:

UH310H(Suuri romahdus ei--ohituskoteloille)

UH310Z(Ohituskoteloiden normaali romahdus)

Yleiset pituudet:04, 08, 13, 20, 40 tuumaa(esim. UH310H20Z)

Tilaustiedot / Osanumerot

Valitse uusille asennuksille yksi täydellinen osanumero jokaisesta alla olevasta osiosta

Osa 1Kotelon P/N: UH310[Taulukko A] [Taulukko B]

Huomautus: Pall Athalon -suodatinkotelot toimitetaan ilman suodatinelementtejä tai varoituslaitteita. Älä koskaan käytä suodatinta, ellei suodatinelementtiä ole asennettu ja kaikki varoituslaitteen portit on suljettu.

Huomautus: Z tarkoittaa, että fluorihiilitiivisteet ovat vakiona. Muita vaihtoehtoja on saatavilla; ota yhteyttä Ayateriin. Kotelo P/N tarkoittaa ilmaisinporttia, joka on varustettu muovisella kuljetustulpalla.
